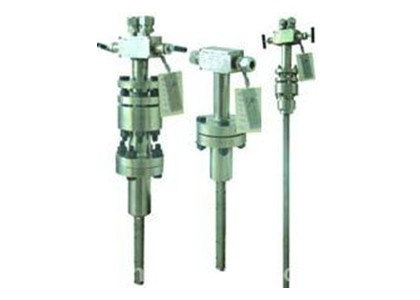

HR-V系列威力巴流量計
|
威力巴流量計
HR-V威力巴流量計是運用差壓式的工作原理設計生產的一種新型插入式流量測量儀表 , 由一體化威力巴傳感器、差壓變送器和積算儀等組成流量測量系統 , 也可與控制系統或計算機聯網 , 進行流體流量測量與控制。威力巴傳感器集中地反映均速管流量傳感器的最新研究成果。傳感器形狀如子 彈頭 , 符合流體動力學原理 , 能產生精確、穩定的差壓信號 , 強度高、不滲漏、防堵塞。具有測量精度高、可靠性、穩定性好等優點。可測量氣體、液體、蒸汽和腐蝕性介質等多種流體 , 適應各種尺寸的管道 , 應用于高溫高壓的場合。
二、性能特點
特殊工藝加工而成的子彈頭形狀探頭，防堵性能效果顯著管道永久壓損小，安裝費用低，免維護應用范圍廣泛，適應與各種尺寸的圓管和方管開孔小、安裝方便、直管段要求低，可在線帶壓安裝和檢修三、測量原理
HR-V威力巴流量計是一種插入式流量測量儀表。在管道中插入一根威力巴傳感器 , 當流體流過傳感器時 , 在其前部 （ 迎流方向 ） 產生一個高壓分布區 , 在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對（ 一般為三對 ） 取壓孔 , 分別測量流體的全壓力 （ 包括靜壓力和平均速度壓力 ）Pl和靜壓力 P2。將 P1 和 P2 分別引入差壓變送器 , 測量出差壓 △P=P1-P2, △P反映流體平均速度的大小 , 以此可推算出流體的流量。
四、主要技術指標
| 適用管徑 | 8mm～15000mm |
| 測量精度 | ±0.5%～±1.0% |
| 重復精度 | ±0.1% |
| 適用壓力 | 0～25MPa，特殊應用可達40MPa |
| 適用溫度 | -100℃～500℃，特殊應用可達800℃ |
| 測量上限 | 根據工藝要求及探頭強度而定 |
| 測量下限 |
取決于測量最小差壓要求（見下表），低于最小差壓時，可采用特殊設計來滿足要求 氣體，最小差壓0.026KPa，流速4.5m/s 液體，最小差壓0.260KPa，流速0.6m/s 蒸汽，最小差壓0.400KPa，流速9.7m/s |
| 量程比 | 在保證精度為±0.5%～±1.0%時，量程比10：1，特殊場合可達60：1 |
| 適用介質 | 滿管、單向的氣體、蒸汽以及粘度不大于10厘泊的液體 |
| 直管段要求 | 通常情況下前7D，后3D保證測量精度±0.5%～±1.0% |
五、技術參數及應用
| 型號 | HR-V650 | HR-V640 | HR-V630 |
| 通徑范圍 | 80~500mm | 50~5000mm | 50~2000mm |
| 適用介質 | 空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽（配有冷凝器）等 | 氣體、液體、蒸汽 | |
| 壓力范圍 | 通常O~40.OMPa | 通常0~2.5MPa | 通常0~10.0MPa |
| 溫度范圍 | 通常-80~550℃ | 通常-80~300℃ | 通常－80~550 ℃ |
| 量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
| 最小流速 |
氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s |
氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s |
氣體≥10m/s 液體≥1m/s 蒸汽≥12m/s |
| 測量精度 | 士1% | 士1% | 士1% |
| 重復性 | ±0.1% | ±0.1% | ±0.1% |
| 連接方式 | 整體焊接 | 在線安裝調節 | 調節型法蘭連接 |
| 配套儀表 | 差壓變送器、流量積算儀等 | ||
| 型號 | HR-V620 | HR-V610 | HR-V600 |
| 通徑范圍 | 50~4000mm | 50~5000mm | 12~50mm |
| 適用介質 | 空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽（配有冷凝器）等 |
氣體、液體、蒸汽 |
|
| 壓力范圍 | 通常O~40.OMPa | 通常0~4MPa | 通常0~10.0MP a |
| 溫度范圍 | 通常-80~550℃特殊：700℃ | 通常-80~550℃ | 通常－80~300 ℃ |
| 量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
| 最小流速 |
氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s |
氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s |
氣體≥10m/s 液體≥1m/s 蒸汽≥12m/s |
| 測量精度 | 士1% | 士1% | 士1% |
| 重復性 | ±0.1% | ±0.1% | ±0.1% |
| 連接方式 | 整體焊接 | 螺紋桿連接 | 法蘭或螺紋連接 |
| 配套儀表 | 差壓變送器、流量積算儀等. | ||
