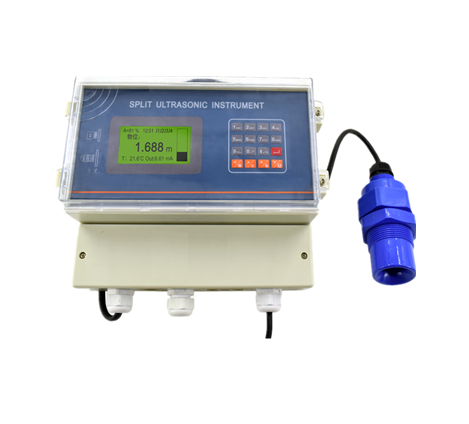

分體式超聲波液位計是測量一個超聲波脈沖從發出到返回整個過程所需的時間，用于罐體、水池、水庫的液位和體積測量，也可用于明渠的流量測量。

分體式超聲波液位計原理接線形式的選擇

1、兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可，為標準的變送器形式。
2、三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。
3、四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其優勢是發射功率較大，同時提供高、低位繼電器輸出，增加了新功能。
4、測量量程：
●根據實際量程選擇相應型號的超聲波物位計。
●若被測液體波動劇烈，請選擇量程大一級別的型號。
●固體料位測量的有效量程為液位量程的1/2至2/3。
5、供電形式：
DC24V供電：
●提供給兩線制系列的供電電流能力應不小于30mA。
●提供給三線制系列的供電電流能力應不小于60mA。
●提供給四線制系列的供電電流能力應不小于80mA。
AC220V供電：
●只能選擇四線制系列的產品，供電電流能力應不小于50mA。

分體式超聲波液位計原理產品特點

1、最大量程可達40m   固體料位測量可達25m；
2、最小分辨率1mm；
3、LCD/LED大顯示屏；
4、智能信號處理技術；
5、全塑料防腐外殼：防護等級IP67；
6、專利的換能器結構：小量程物位計法蘭安裝時，對法蘭接管長度無要求；
7、簡單的按鍵設定參數：無需等待容器排空或加滿，無需附加的；
8、靈活的安裝方式 ：螺紋（法蘭）、固定孔（支架）；
9、探頭可加長：適應寒冷地區室外密閉容器安裝，防止結霜；
10、配有高低位雙繼電器：四線制提供此功能；
12、家劉和直流供電形式可選：四線制和分體機主機提供此功能。

工作原理

   分體式超聲波液位計傳感器在微處理器的控制下，發射和接收超聲波，并由超聲波在空氣中的傳播時間t來計算超聲傳感器與被測物之間的距離s，由于聲波在空氣中的傳播速度V是一定的，則根據：s=Vt/2可計算出s，又因為超聲傳感器與容器的底部的距離H是一定的，則被測液（物）位h=S-s.最后通過高液位值減去低液位值，所得的液位差值，經運算處理，顯示在轉換器上。

分體式超聲波液位計原理型譜：

若被測液體波動劇烈，請選擇大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3。
說明：
1.兩線制系列無12米、40米量程型號。
2.三線制系列無10米、40米量程型號。
3.四線制系列和分體式標準型無10米量程型號。
4.分體式精簡型無12米、40米量程型號。
5.四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示。

分體式超聲波液位計原理容器安裝條件

密閉容器：
●對于8m以下量程，容器上要有DN65以上的法蘭口，對法蘭下的接管長度無需要求。
●對于10m、12m量程，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm。
●對于15m量程，容器上要有DN150以上的法蘭口，對法蘭下的接管長度小于150mm。
●對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，對法蘭下的接管長度小于200mm。
2、開口容器：
●對于8m以下量程，容器上要有直徑65mm以上安裝口。
●對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于150mm。
●對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm。
●對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm。
3、開放式池子：要求有安裝支架。
