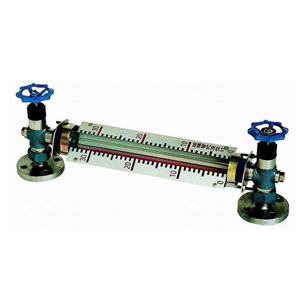

UG-1玻璃管液位計
|
玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
產品主要技術參數
1、測量范圍（法蘭中心距）：300~2000mm
2、公稱壓力：≤1.0MPa
3、工作溫度：≤300℃
4、連接法蘭：DN20、DN25也可根據客戶實際要求訂做
5、材質:碳鋼、不銹鋼
7、鋼球自封壓力：≥0.2 MPa
8、安裝中心距L和標尺刻度H的關系如下：
| L | 300 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 |
| H | 150 | 350 | 450 | 650 | 850 | 1050 | 1250 | 1550 | 1850 |
儀表在上下閥上都裝有G3/4"或M27×1.5的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃管可直接顯示容器內液位的高度。
儀表在上下閥內都裝有鋼球，當玻璃管因意外事故破裂時，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可防止容器內的液體繼續外流。
在儀表的閥端裝有阻塞孔螺釘，可供取樣時用，或在檢修時放出儀表中的殘留液體時用。
外形及安裝尺寸:
玻璃管液位計的安裝使用須知
本儀表出廠除閥體外，其余各件均散裝，用戶可根據總裝圖逐件安裝見總裝配圖。
為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不致于碰到閥桿的頂端。
.安裝調整與使用
1、產品到貨包裝應完整無損，該液位計屬于易碎玻璃儀表，運輸、搬運、啟箱時都要小心輕放，不得碰撞和敲打以防玻璃管破碎。
2、儀表安裝前應仔細檢查儀表外觀，液位計出廠時各部門已所標壓力的1.5倍試壓完畢，用戶不得擅自拆卸玻璃管。
3、安裝中心距出廠時已根據用戶要求尺寸制造，如需調整觀察方向，請將上下兩端壓緊螺母或螺絲旋松，但不要將連接法蘭螺栓擰緊，待調整好觀察方向后再將兩端壓緊螺母擰緊，然后將連接法蘭螺栓擰緊，達到完整密封連接。
4、本液位計安裝與容器上，上下閥門均應處于關閉狀態，投入運行時應先逆時針轉動上端閥門手輪，打開上閥門，然后緩慢打開下閥門使介質緩慢流入儀表，如容器內液體為高溫時，應事先對玻璃管進行預熱半小時后方可正式運行，以免玻璃管爆裂。
5、當容器內進液或升壓時，可能液位顯示不清晰，這是因為容器內液位或者壓力不穩定所造成的暫時現象，待穩定后即可清晰顯示液位。
6、為保證自密封作用，容器內介質壓力應大于0.2MPa。在打開上下閥門時，閥門手輪退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端
