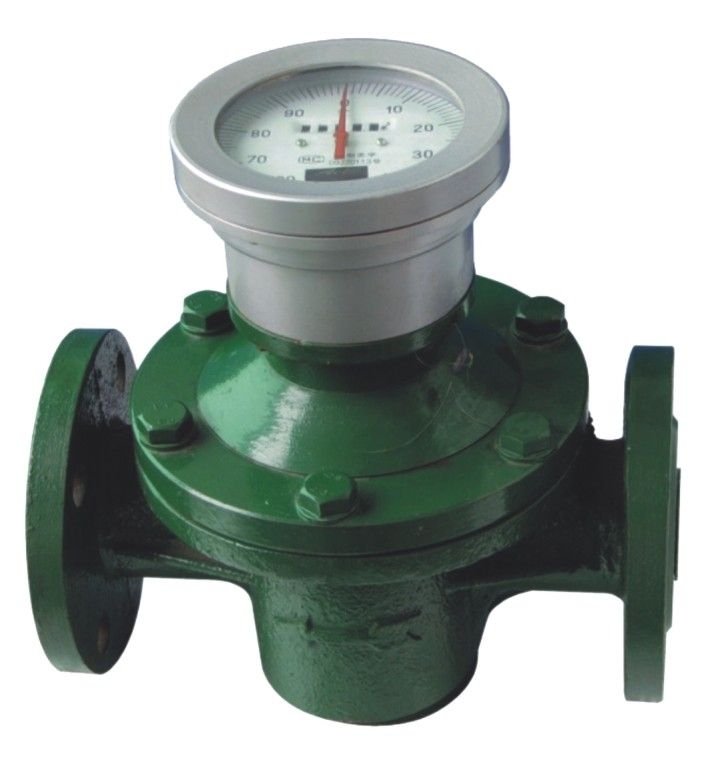

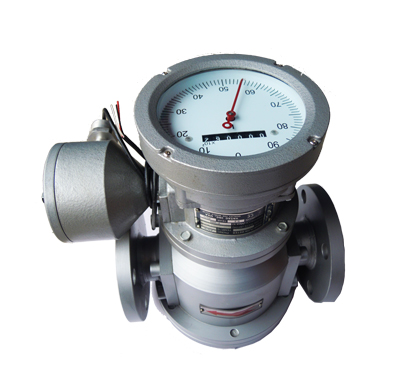

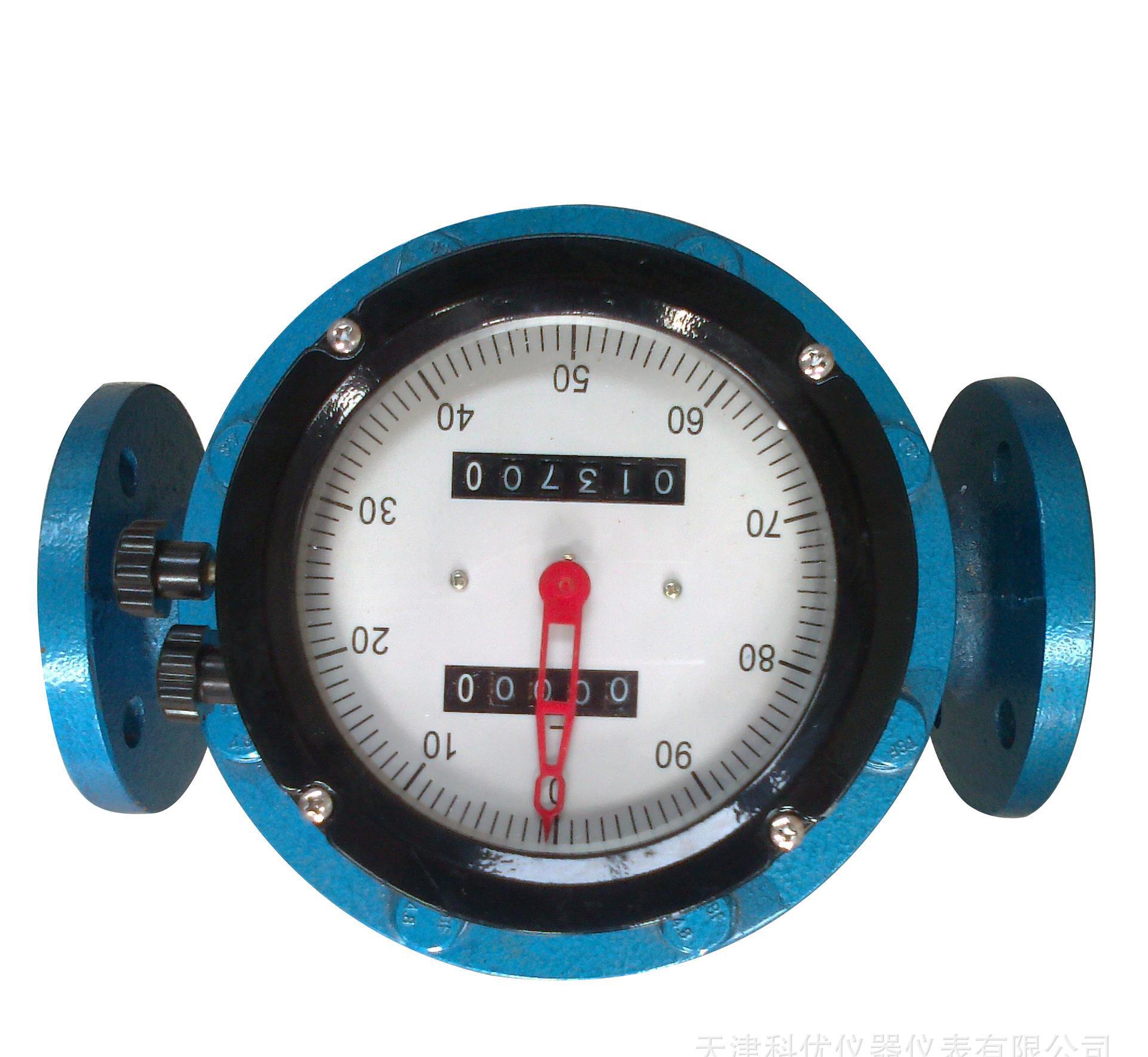

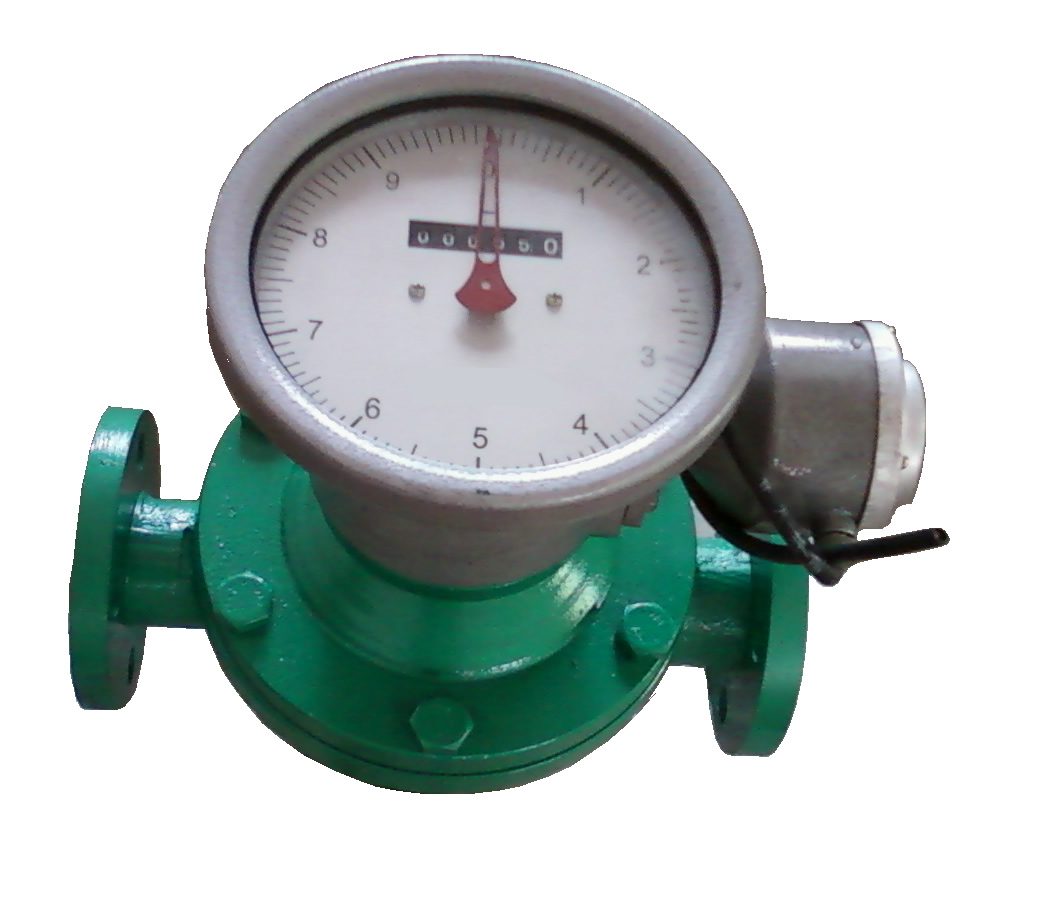

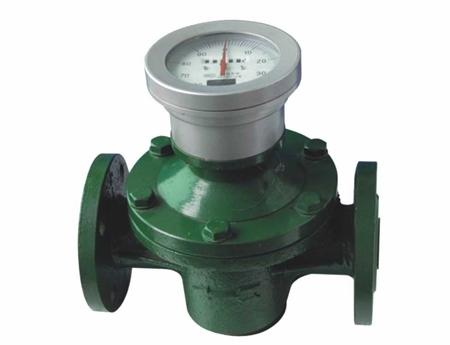

橢圓齒輪流量計


橢圓齒輪流量計



一、概 述

   HR-LC系列橢圓齒輪流量計系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。可廣泛用于石油、化工、醫藥衛生等部門的流量測量。

二、工作原理

    在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪在軸上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。

三、儀表特點

  ·測量精度高、流量范圍寬、重復性好；
  ·螺旋轉子轉動均勻、震動小、壽命長；
  ·對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量；
  ·結構簡單、外形尺寸小、重量輕；
  ·安裝容易，表前不需要安裝直管段。
  工作原理

   1.精度等級：0.5級、0.2級（一般在-10℃~+60℃）
    2.適用介質溫度：-20℃～+80℃，在加散熱器情況下可達200℃
    3.防爆等級：ExiaIICT6
    4.測量范圍：見表1、2、3
表1——標準型橢圓齒輪流量計測量范圍
公稱通徑 儀表材質 不同粘度下測量范圍（m3/h） 耐壓等級
MPa
0.6～2mPa．s 2～8 mPa．s 8～200 mPa．s
DN10 鑄鐵 無 0.08-0.4 0.04-0.4 1.6/6.4
DN15 鑄鐵/鑄鋼 無 0.3-1.5 0.15-1.5 1.6/6.4
不銹鋼 0.5-1.5 0.3-1.5 0.25-1.5 1.6
DN20 鑄鐵/鑄鋼 0.75-3 0.4-3 0.3-3 1.6/6.4
不銹鋼 1-3 0.6-3 0.5-3 1.6
DN25 鑄鐵/鑄鋼 1.5-6 0.8-6 0.6-6 1.6/6.4
不銹鋼 2-6 1.2-6 1-6 1.6
DN40 鑄鐵/鑄鋼 3-15 2-15 1.1-15 1.6/6.4
不銹鋼 2.5-20 2-20 1.5-20 1.6
DN50 鑄鐵/鑄鋼 4.8-24 3-24 2.4-24 1.6/6.4
不銹鋼 8-24 4.8-24 4-24 1.6
DN65 鑄鐵 8-40 5-40 4-40 1.6/6.4
不銹鋼 15-40 8-40 6.5-40 1.6
DN80 鑄鐵/鑄鋼 12-60 8-60 6-60 1.6/6.4
DN100 鑄鐵/鑄鋼 20-100 13-100 10-100 1.6/6.4
DN150 鑄鐵/鑄鋼 38-190 24-190 19-190 1.6/2.5
DN200 鑄鐵/鑄鋼 68-340 45-340 34-340 1.6/2.5
 適用條件：
 被測液體溫度：-20℃～+100℃
 精度等級：0.5級

    表2——高溫型橢圓齒輪流量計測量范圍


公稱通徑 儀表材質 不同粘度下測量范圍（m3/h） 耐壓等級
MPa
0.8～2mPa．s 2～8 mPa．s 8～200 mPa．s
DN15 鑄鐵/鑄鋼 0.45-1.35 0.36-1.35 0.18-1.35 1.6/6.4
DN20 鑄鐵/鑄鋼 0.9-2.7 0.48-2.7 0.36-2.7 1.6/6.4
DN25 鑄鐵/鑄鋼 1.8-5.4 0.96-5.4 0.27-5.4 1.6/6.4
DN40 鑄鐵/鑄鋼 3.6-13.5 2.4-13.5 1.8-13.5 1.6/6.4
DN50 鑄鐵/鑄鋼 5.8-21.6 3.6-21.6 2.9-21.6 1.6/6.4
DN65 鑄鐵 9.6-36 6-36 4.8-36 1.6/6.4
DN80 鑄鐵/鑄鋼 15-54 9.6-54 7.2-54 1.6/2.5
DN100 鑄鐵/鑄鋼 24-90 22-90 12-90 1.6/2.5
 適用條件：
 1．被測液體溫度：+100℃～+200℃
 2．精度等級：0.5級

    表3——高粘度型橢圓齒輪流量計測量范圍
公稱通徑 儀表材質 測量范圍 （m3/h） 耐壓等級MPa
DN10 鑄鐵 0.02-0.2 1.6/6.4
DN15 鑄鐵/鑄鋼 0.075-0.75 1.6/6.4
DN20 鑄鐵/鑄鋼 0.15-1.5 1.6/6.4
DN25 鑄鐵/鑄鋼 0.3-3 1.6/6.4
DN40 鑄鐵/鑄鋼 0.75-7.5 1.6/6.4
DN50 鑄鐵/鑄鋼 1.2-12 1.6/6.4
DN65 鑄鐵 2-20 1.6/6.4
DN80 鑄鐵/鑄鋼 3-30 1.6/6.4
DN100 鑄鐵/鑄鋼 5-50 1.6/6.4
DN150 鑄鐵/鑄鋼 9.5-95 1.6/2.5
DN200 鑄鐵/鑄鋼 17.4-174 1.6/2.5
 適用條件：
 1．被測液體溫度：-10℃～+100℃
 2．被測液體粘度：200-3000 mPa．s
 3．精度等級：0.5級
表4

型號 說明

HR-LC-
 		 □/ □ □ □
通徑 10       10 mm
15 15 mm
20 20 mm
25 25 mm
40 40 mm
50 50 mm
80 80 mm
100 100 mm
150 150 mm
200 200 mm
儀表類型 1 標準型
2 高溫型
3 高粘度型
儀表材質 1 鑄鐵
2 鑄鋼
3 不銹鋼
信號輸出方式 1 無信號輸出
2 脈沖輸出
3 4-20mA輸出
LC- 50/ 1 1 1 選型舉例

  圖2

表5

公稱通徑 儀表材質 L H B A D D1 n（個） Ф
DN10 鑄鐵 150 100 210 165 90 60 4 14
DN15 鑄鐵 170 118 226 175 95 65 4 14
鑄鋼 200 138 232 180 105 75 4 14
不銹鋼 245 120 226 172 95 65 4 14
DN20 鑄鐵 200 150 238 180 105 75 4 14
鑄鋼 250 164 220 160 125 90 4 18
不銹鋼 236 150 238 225 105 75 4 14
DN25 鑄鐵 260 180 246 194 115 85 4 14
鑄鋼 300 202 252 185 135 100 4 18
不銹鋼 287 195 246 232 115 85 4 14
DN40 鑄鐵 245 180 271 200 145 110 4 18
鑄鋼 300 202 293 208 165 125 4 23
不銹鋼 265 178 349 265 145 110 4 18
DN50 鑄鐵 340 250 372 285 160 125 4 18
鑄鋼 384 262 394 312 175 135 4 23
不銹鋼 265 178 349 265 160 125 4 18
DN65 鑄鐵 420 325 433 360 195 160 8 18
不銹鋼 365 260 436 319 180 145 4 18
DN80 鑄鐵 420 325 433 360 195 160 8 18
鑄鋼 450 337 452 332 210 170 8 23
DN100 鑄鐵 515 418 458 380 220 180 8 18
鑄鋼 555 442 478 310 250 200 8 25
DN150 鑄鐵 540 510 557 400 280 240 8 23
鑄鋼 540 510 557 347 300 250 8 26
DN200 鑄鐵 700 650 720 476 335 295 12 23
鑄鋼 650 650 720 476 360 310 12 26



橢圓齒輪流量計
